1000பேஸ்-டி லான் காந்தவியல்

சிறந்த 1000Base-T Lan Magnetics சீனா உற்பத்தியாளர் ஜான்சம் எலக்ட்ரானிக்ஸ் மூலம் வழங்கப்படுகிறது. PN G24C02SWU தொழில்துறை பயன்பாட்டை ஆதரிக்கும். JASN இலிருந்து 1000Base-T Lan Magnetics ஐ வாங்க வரவேற்கிறோம்.

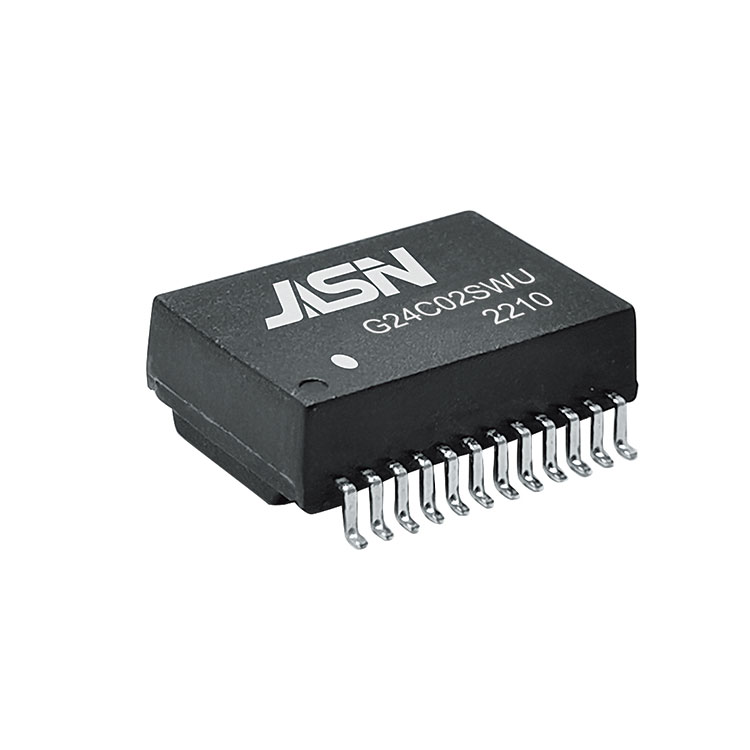

மாதிரி:G24C02SWU

மாதிரி:G24C02SWU

IEEE 802.3ab தரத்துடன் இணங்குகிறது.
RoHS தேவைகளுக்கு இணங்க.
720mA தற்போதைய திறன் கொண்ட End-span PoE பயன்பாடுகளுக்கு ஏற்றது.
இயக்க வெப்பநிலை வரம்பு: -40â முதல் +85â வரை.
சேமிப்பக வெப்பநிலை வரம்பு: -40â முதல் +125â வரை.

மின் விவரக்குறிப்புகள் @ 25â

OCL:	350uH நிமிடம். @100KHz/0.1V உடன் 8mA DC பயாஸ்(-40~~+105â)
ஹை-பாட்:	1500Vrms
திருப்ப விகிதம்:	1:1±3%
LK:	0.5uH அதிகபட்சம் @100KHz/0.2V
Cw/w	35PF அதிகபட்சம் @100KHz/0.2V
டி.சி.ஆர்:	1.2 ஓம் அதிகபட்சம்
உள்ளிடலில் இழப்பு:	1-100MHz: -1.0dB அதிகபட்சம்
சி.எம்.எம்.ஆர்	2MHz			30-200MHz
	-50dB நிமிடம்			-15+20*log (f/200) dB வகை
DCR(இரண்டாம் பாதி முறுக்கு)	0.65 ஓம்ஸ் அதிகபட்சம்
குறுக்கு பேச்சு:	1 மெகா ஹெர்ட்ஸ்			10-100 மெகா ஹெர்ட்ஸ்
	50dB MIN			-55+22*log (f/10) dB MIN
வருவாய் இழப்பு:	1-30MHz	40மெகா ஹெர்ட்ஸ்	50மெகா ஹெர்ட்ஸ்		60-80MHZ	80-100MHZ
	-18dB நிமிடம்	-14.4dB நிமிடம்	-13.1dB நிமிடம்		-12dB நிமிடம்	-10dB நிமிடம்
