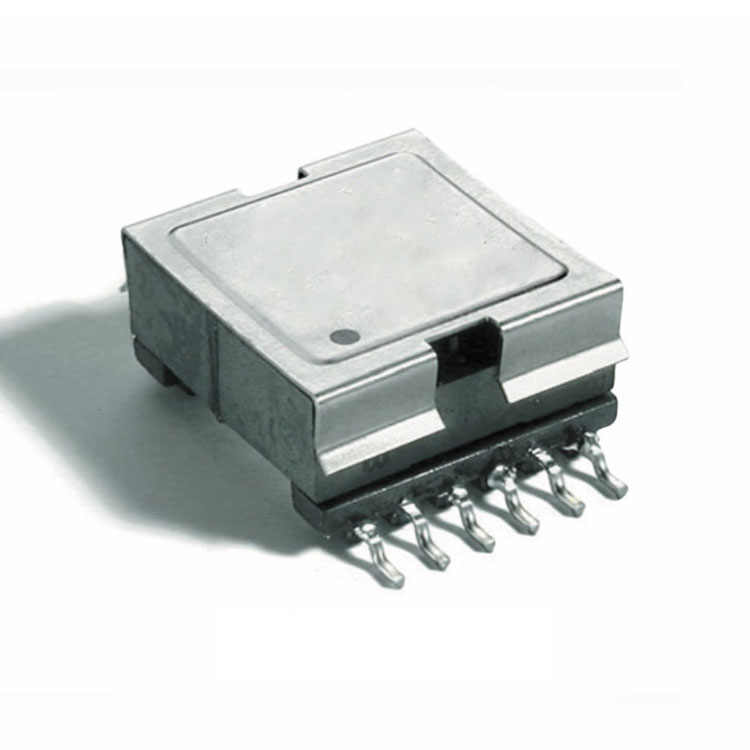

சக்தி காந்தவியல்

OCL:

பின் 1,2-3,4 = 42uH±10%. @100KHz/0.1V

பின் 1,2-3,4 = 37.8uH நிமிடம். @100KHz/0.1V,2.6A

திருப்ப விகிதம்:

பின் 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1.0V

பின் 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1.0V

LK:

பின் 1,2-3,4 (குறுகிய7,8,9,10,11,12,5,6) = 0.65uH அதிகபட்சம் @100KHz/0.1V

டி.சி.ஆர்:

பின் 1,2-,3,4 = 60mΩ அதிகபட்சம்.

பின் 5-6 = 195mΩ அதிகபட்சம்.

பின் 12,11,10-9,8,7 = 15mΩ அதிகபட்சம்.

ஹை-பாட்:

PRI--SEC: 1500V AC/5mA/ 1S.

PRI,SEC--கோர்: 500V AC/5mA/ 1S.
