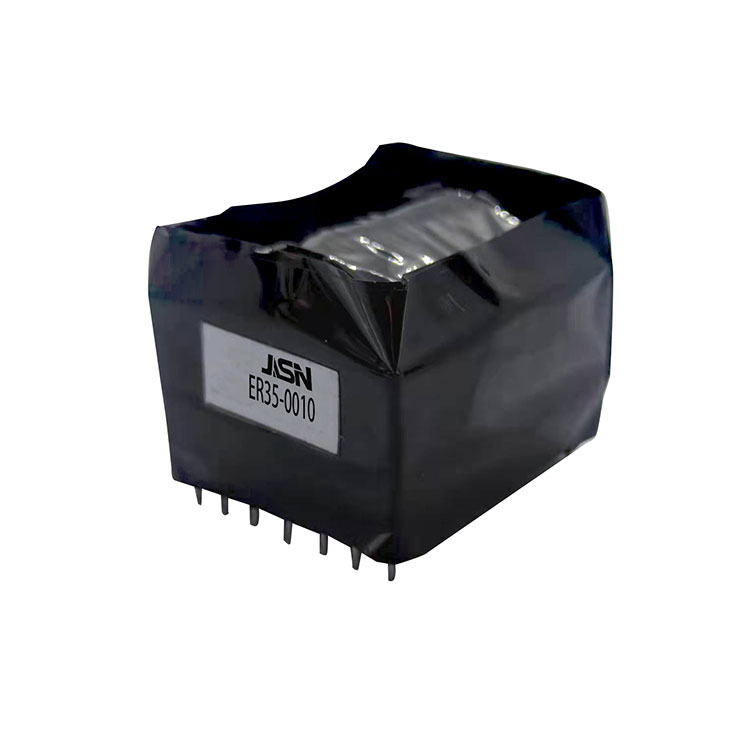

பவர் டிரான்ஸ்பார்மர்

OCL:

பின் 1-3= 400uH±10%. @100KHz/0.1V

LK:

பின் 1-3(குறுகிய 8.910.11.12.13.14)= 4.0uH அதிகபட்சம் 100KHz 0.1V

திருப்ப விகிதம்:

16:4:12:12:4:4:16:15 ± 3%. @20KHz/1.0V

ஐஆர்:

P-S: 100MΩ குறைந்தபட்சம் DC500V.

P.S-C: 100MΩ குறைந்தபட்சம் DC500V.

ஹை-பாட்:

PRI--SEC: 3600V AC/3mA/ 6S.

PRI--கோர்: 1500V AC/3mA/ 6S.

SEC--கோர்: 1500V AC/3mA/ 6S.
